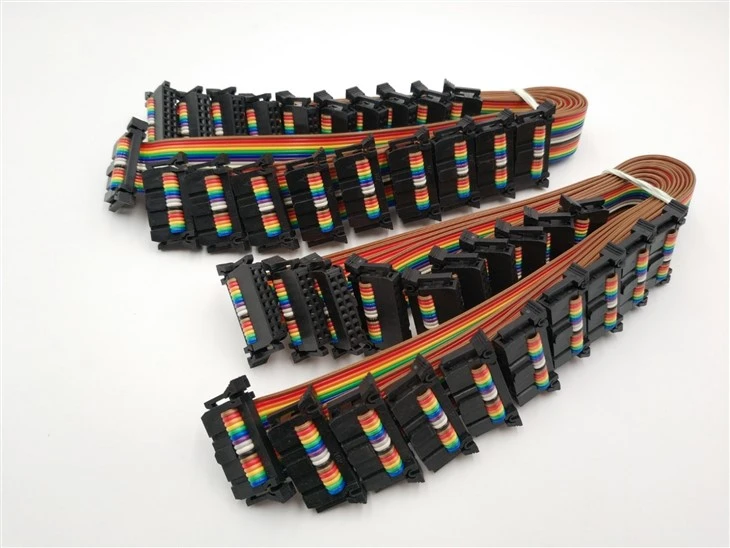

کابل روبان رنگی

خلاصه کابل نواری رنگی

کابل نوار رنگی با سیم های رنگی مختلف به هم متصل می شود، مشخصات سیم می تواند UL 1007/1569/1015 یا سایر سیم های معمولی UL باشد، رنگ می تواند توسط مشتری مشخص شود. سیم انعطاف‌پذیر است و برای مدیریت راحت‌تر در ساختمان جعبه متصل می‌شود، و کابل IDC باعث می‌شود مشتری در هنگام مونتاژ به سرعت دوشاخه شود، همچنین تعویض یا تعمیر آن آسان است.



نمای کلی کابل روبان رنگی



کانکتور: کانکتور IDC، هر مارکی که توسط مشتری مشخص شده باشد، یا ما کانکتور ارزان تری را پیشنهاد کرده ایم

شماره پین: 2 پین-40پین

کابل: کابل روبان ccolor (کابل باند سیم رنگی)

رتبه ولتاژ: سفارشی

طول کابل: سفارشی

سبک UL: 2651، 2468، 1007 و غیره

درجه بندی دما: -40 تا 105 درجه

استاندارد: IPC-A-620/UL

گواهینامه: RoHS/REACH/UL/CAS/VDE/CE

خدمات بیشتر: OEM/ODM

ولتاژ نامی: 300 ولت

سطح بازدارنده شعله: آزمایش شعله عمودی VW-1 و FT1





برگه داده:

AWM 1007
هادی			عایق
AWG	ساخت و ساز (شماره/mm)	دیا (میلی متر)	ضخامت (میلی متر)	O.D. (میلی متر)
26	1/0.404	0.40	0.43	1.25
	7/0.16	0.48	0.41	1.30
24	1/0.511	0.51	0.42	1.35
	11/0.16	0.61	0.40	1.40
22	1/0.643	0.64	0.43	1.50
	17/0.16	0.76	0.42	1.60



کانکتور مناسب: کانکتور IDC یا سایر کانکتورهای ترمینال چین دار











برنامه های کاربردی:

• لوازم الکترونیکی مصرفی: ایده آل برای برنامه های کاربردی در گوشی های هوشمند، تبلت ها، لپ تاپ ها و سایر دستگاه های قابل حمل.

• خودرو: اتصال قابل اعتماد را در سیستم‌های سرگرمی، پانل‌های کنترل و سنسورهای خودرو تضمین می‌کند.

• تجهیزات صنعتی: مورد استفاده در رباتیک، اتوماسیون کارخانه و ماشین آلات.

• تجهیزات پزشکی: در تجهیزات پزشکی که در آن فضا و قابلیت اطمینان در اولویت هستند، انعطاف پذیری را فراهم می کند.



تفاوت بین کابل ریبون رنگی و کابل روبان خاکستری:

1، مروری بر کابل خاکستری و رنگی
سیم خاکستری و سیم رنگی هر دو کابل های رایج در دسته کابل هستند، اما اهداف و مشخصات متفاوتی دارند. کابل‌های ریبون خاکستری معمولاً برای انتقال سیگنال‌های فرکانس پایین استفاده می‌شوند، در حالی که کابل‌های ریبون رنگی برای انتقال سیگنال‌های فرکانس بالا مانند سیگنال‌های ویدئویی استفاده می‌شوند.
2، رنگ کابل
کابل‌های خاکستری معمولاً با کابل‌های خاکستری یا خاکستری تیره پوشانده می‌شوند، در حالی که کابل‌های رنگی طبق مقررات خاصی با استفاده از رنگ‌های مختلف مانند زرد، قرمز، آبی و غیره طبقه‌بندی می‌شوند.
3، هدف:
کابل های نوار خاکستری عمدتاً برای انتقال سیگنال های فرکانس پایین مانند سیگنال های صوتی، سیگنال های کنترل و غیره استفاده می شود. کابل های نوار رنگی به طور گسترده برای انتقال سیگنال بین دستگاه های ویدئویی مانند دوربین های دیجیتال، نمایشگرها، پروژکتورها و غیره استفاده می شوند.
4، مشخصات
مشخصات کابل‌های روبان خاکستری معمولاً 2-هسته، 3-هسته، 5-هسته، و غیره است، با هسته‌های کمتر، لایه‌های عایق ثابت و شکل‌های پلاگین نسبتاً ساده. مشخصات کابل‌های نوار رنگی متنوع‌تر است، از جمله 2-هسته، 3-هسته، 4-هسته، 5-هسته، 6-هسته، 10 هسته، و غیره. آنها دارای تعداد هسته های بیشتر، اشکال پیچیده تر و طیف وسیع تری از کاربردها هستند.
5، با ما تماس بگیرید
اگرچه تفاوت هایی در کاربرد، مشخصات، رنگ کابل و سایر جنبه ها بین کابل های خاکستری و رنگی وجود دارد، اما اتصالاتی نیز دارند. به عنوان مثال، هنگام اتصال برخی از دستگاه ها، لازم است هر دو سیگنال فرکانس پایین و فرکانس بالا به طور همزمان ارسال شوند. در این مورد، کابل‌های ریبون خاکستری و رنگی به صورت ترکیبی برای رفع نیازهای انتقال دستگاه‌ها برای سیگنال‌های فرکانس مختلف استفاده می‌شوند.



شرایط حمل و نقل:
