چگونه می توان مخاطبین Crimp ماشینکاری شده را کنترل کرد - تحت هادی اندازه - CMA Crimps CMA؟
اجازه دهید کابل Top - به شما بگوید که چگونه آن را در هر IPC کنترل کنید.
هدف - کلاس 1،2،3
• منطقه MIL مدور هادی ساخته شده است به گونه ای که در محدوده حداقل و حداکثر CMA مخاطب قرار می گیرد.
• محدوده CMA با استفاده از یکی از روشهای ذکر شده در زیر ساخته شده است:
• هادی برای دستیابی به ساخت صحیح CMA ، تاشو یا خم شده است.
• منطقه هادی با استفاده از هادی های پرکننده برهنه (غیر عایق) در صورت نیاز برای دستیابی به ساخت صحیح CMA افزایش می یابد.
• از ترکیبی از هر دو تاشو و روش پرکننده برای دستیابی به ساخت صحیح CMA استفاده می شود.
• "بوش آداپتور CMA" ویژه هنگام استفاده از اسناد مونتاژ استفاده می شود. (استفاده از این آداپتورها معمولاً به الزامات خاص پوشش عایق اضافی نیاز دارد.)

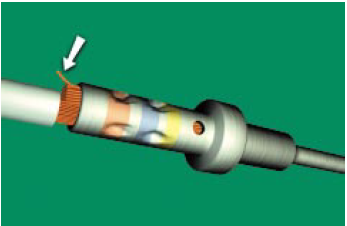

• پرکننده در انتهای ورودی سیم بشکه قابل مشاهده است.
قابل قبول - کلاس 1،2،3
• هادی های پرکننده و هادی سیم در پنجره بازرسی مخاطب قابل مشاهده است.
• هادی پرکننده از همان نوع هادی است که سیم در تماس قرار می گیرد. (سنج در صورت نیاز می تواند متفاوت باشد اما در صورت نیاز به فلز پایه و آبکاری
یکسان بودن.)
نقص - کلاس 1،2،3
• یک هادی جامد واحد که برای ساخت CMA استفاده می شود.
• هادی های پرکننده و/یا هادی سیم در پنجره بازرسی قابل مشاهده نیستند.
نقص - کلاس 2،3
• سیم را فراتر از عایق سیم اولیه گسترش می دهد.
نقص - کلاس 1،2،3
• استعداد یا چاشنی هادی مورد استفاده گذشته یا از قطر تماس فراتر می رود.
• هادی در معرض نقض حداقل ترخیص کالا از این الکتریکی است
